Ein Experiment mit einer schon "modernen" Verbund-Röhre ECL 82 als SE-Verstärker.

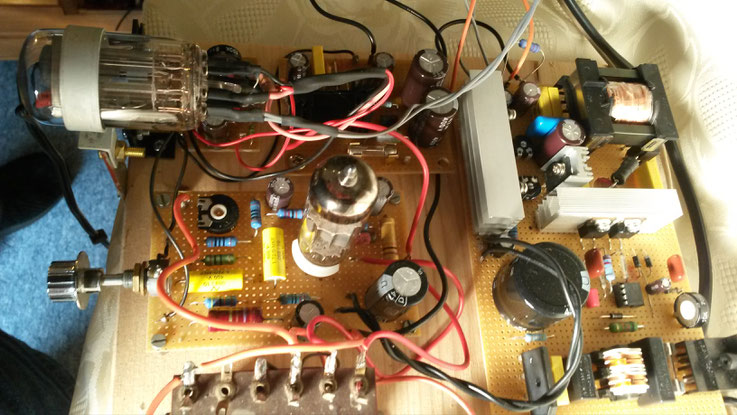

Die Verstärker-Platine mit der Verbundröhre ECL82





links die Stabi-Platine für die Anodenspannung und rechts die Ansteuerung für das "magische Auge"



Statt eines Trafos habe ich gleich die Gelegenheit genutzt, mein selbst gebautes Schaltnetzteil zu testen. Ganz schön mutig auf Lochraster-Platine!!!

Aber, es funktioniert... .





Funktionstest
